Você já se deparou com uma carta náutica como essa ?
Já se perguntou o que são e como são medidas cada informação contida neste documento?
Todas essas informações são produzidas através de equipamentos tradicionais da oceanografia, conhecidos como instrumentos oceanográficos. Eles desempenham um papel fundamental na compreensão e no monitoramento dos vastos ecossistemas marinhos, oferecendo uma riqueza de benefícios para a sociedade.
Por aqui separamos alguns dos principais equipamentos utilizados nas pesquisas oceanográficas:
ECOBATÍMETRO
A batimetria é sem dúvida uma informação fundamental para a navegação que é um serviço primário que impulsionou o comércio e as descobertas de novas terras nos primórdios da civilização humana. No início, o processo rudimentar de medição das profundidades era por pesos amarrados em cordas lançadas das embarcações. Consiste na medição da profundidade dos oceanos, lagos e rios e é expressa cartograficamente por curvas batimétricas que unem pontos da mesma profundidade com equidistâncias verticais, bem semelhantes às curvas de nível topográficas.

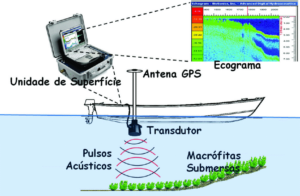

O desenvolvimento do ecobatímetro proporcionou a medição em larga escala e com maior rapidez. Trata-se de um instrumento cujo princípio se baseia na velocidade de transmissão do som na coluna d’água. Através do cálculo da medição do tempo decorrido entre a emissão de um pulso sonoro e a recepção do mesmo após refletido pelo fundo da área estudada, chega-se a dimensão da profundidade local.
SONDA MULTIPARÂMETRO

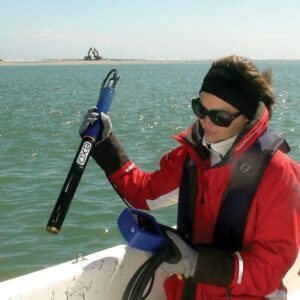

Sonda multiparâmetro é um dispositivo portátil capaz de registrar simultaneamente diversos parâmetros físico-químicos da água. Vários sensores podem ser acoplados à sonda, tais como: temperatura, condutividade elétrica, potencial hidrogeniônico (pH), oxigênio dissolvido, turbidez, clorofila, pressão, entre outros. Em conjunto, esses parâmetros permitem fazer inferência sobre a qualidade da água em minutos, o que o torna um instrumento prático e essencial para pesquisas oceanográficas. As medições se baseiam na condutividade elétrica que varia em função da temperatura, salinidade, pressão, gases dissolvidos dentre outros elementos presentes na amostra d’água. O estudo da poluição e da qualidade das águas costeiras e rios dependem muito desse equipamento de fácil manipulação e versátil.
DISCO DE SECCHI
É considerado um dos instrumentos mais antigos na oceanografia e mostra a transparência e o nível de turbidez de corpos de água como oceanos, lagos, estuários e rios. O objetivo é registrar a profundidade na qual o padrão gráfico do disco não pode mais ser detectado a olho nu. A medida dessa profundidade pode ser usada para estimar a atenuação média da luz do dia na coluna de água. Ou seja, em águas turvas ricas em microrganismos ou partículas em suspensão, o disco de Secchi pode desaparecer da vista em profundidades bem menores do que se comparadas com as de mar aberto, com águas mais límpidas. A menor presença de substâncias dissolvidas e particulados (orgânicos e inorgânicos) em suspensão, promove menor absorção e espalhamento da luz, permitindo assim maior transmissão da luz na coluna d’água.
DRAGA DE VAN VEEN

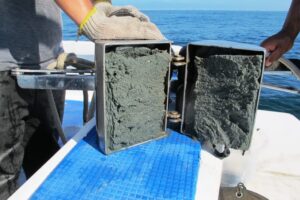

É um instrumento de coleta, constituído de duas mandíbulas interligadas por uma mola que ao tocar no leito, o mecanismo de bloqueio é liberado para que as mandíbulas se fechem e capturem o sedimento do fundo. Consiste em um equipamento muito utilizado principalmente na oceanografia geológica, para análise sedimentar e composição do material no leito do mar.
MARÉGRAFO

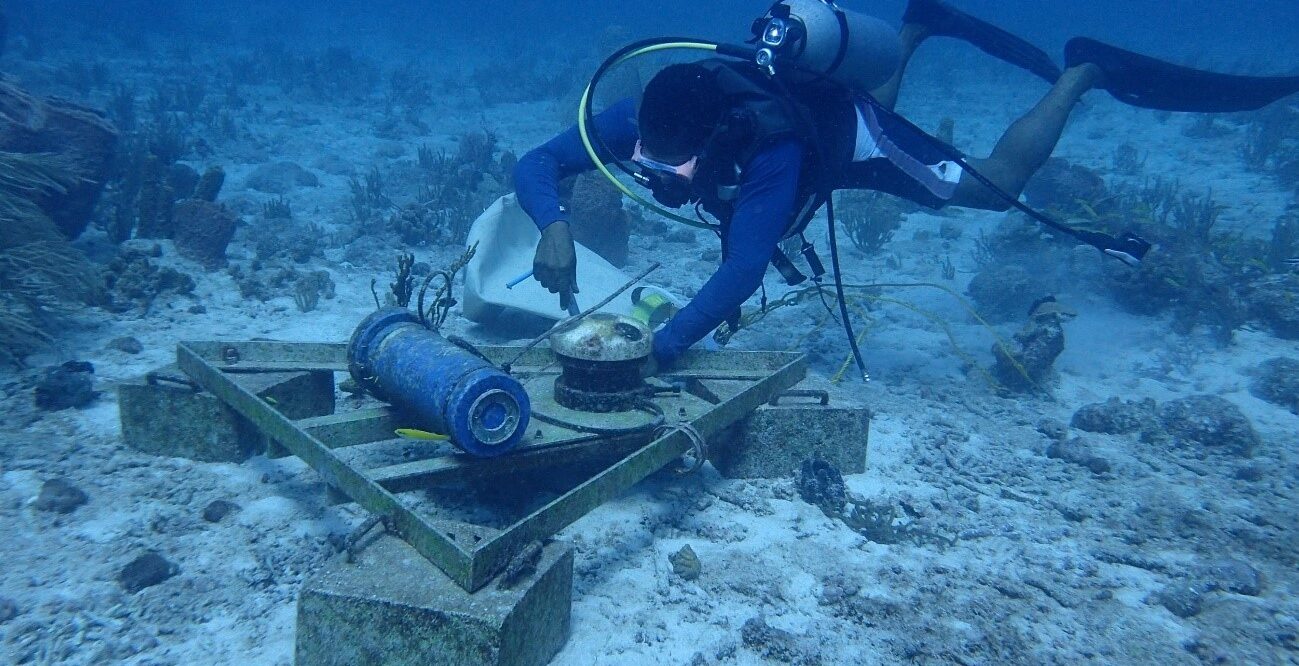

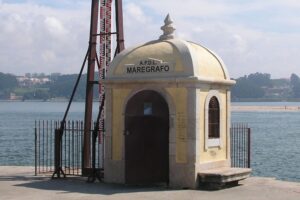

O instrumento que registra automaticamente a variação do nível das marés em um determinado ponto da costa e com isso é capaz de estudar o comportamento cíclico das marés. Os dados obtidos pelo marégrafo geram a tábua de marés, uma informação extremamente importante para o turismo, navegação e pesca.
Essas são ferramentas básicas que permitem que os cientistas e pesquisadores coletem dados preciosos sobre as condições oceânicas, a vida marinha e os processos geofísicos, contribuindo assim para a compreensão dos impactos das mudanças climáticas, da poluição e das atividades humanas nos oceanos.
Assim, ao investir em pesquisas e tecnologias relacionadas a instrumentos oceanográficos, a sociedade está não apenas ampliando seu entendimento sobre os ecossistemas marinhos, mas também promovendo a sustentabilidade, a segurança e o bem-estar das comunidades costeiras e de todo o planeta.
Autora: Leticia Silva Guimarães.
